פריסת לוחות חיפוי קובעת הרבה יותר מהמראה הגרפי של החזית. היא משפיעה על מיקום הפוגות, היחס לחלונות ולדלתות, תכנון הפינות, חלוקת התשתית, כמות החיתוכים והפחת, ואף על סדר ההתקנה באתר.
במערכת FIBCO ניתן ליצור חזית בעלת קווים רציפים ושקטים, פריסה מדורגת, חלוקה אנכית המדגישה את גובה המבנה או שילוב של פוגות דקורטיביות. עם זאת, את הפריסה לא נכון לקבוע רק לאחר בחירת הגוון. היא צריכה להיות מתואמת עם מודול הלוחות, פרטי המערכת ושאר רכיבי מעטפת המבנה.
תכנון מוקדם מאפשר להפוך את מידות הלוח לכלי אדריכלי ולמנוע פתרונות מאולתרים, רצועות צרות וחיתוכים מיותרים במהלך הביצוע.
מהי תוכנית פריסת לוחות חיפוי?
תוכנית פריסה היא חזית מפורטת המציגה את מקומו של כל לוח ואת היחסים בין הלוחות לבין הפתחים, הפינות, הקומות ורכיבי הבניין.
התוכנית צריכה להציג, בהתאם למורכבות הפרויקט:
- כיוון התקנת הלוחות;
- מידות ומספרי הדגם של הלוחות;
- מיקום הפוגות האופקיות והאנכיות;
- קווי התחלה וסיום;
- חיתוכים סביב חלונות ודלתות;
- מפגשים עם קירות מסך והצללות;
- פינות חיצוניות ופנימיות;
- פוגות דקורטיביות;
- מישקי התפשטות ומישקים מבניים;
- מעבר בין סדרות, טקסטורות וגוונים;
- לוחות מיוחדים ופרטי השלמה;
- נקודות שבהן נדרש עיגון או חיזוק נוסף.
בפרויקט פשוט ניתן להכין פריסה על גבי חזיתות האדריכל. בפרויקט מורכב מומלץ לייצר תוכנית אזורים ממוספרת, כולל ציון דגם הלוח ופרטים מוגדלים למפגשים המרכזיים.
מהו מודול הלוחות של FIBCO?
לוחות FIBCO מיוצרים ברוחב קבוע של 455 מ״מ ובעובי 16 מ״מ. האורכים העיקריים הם 1,820 מ״מ ו-3,030 מ״מ, בהתאם לסדרה ולדגם.
בקצות הלוחות קיימת מערכת שקע-תקע. בצדדים הייעודיים משולב אטם מפעלי, והעיגון מתבצע באמצעות קליפסים נסתרים ופרטי מערכת מתאימים.
המודול הקבוע מאפשר לבנות רשת תכנון ברורה, אך מחייב להביא בחשבון את כיוון הלוח ואת מיקום הקצוות. לא כל שארית שנחתכה מלוח יכולה לשמש אוטומטית במקום אחר, על מנת לצמצם פחת מומלץ לאחסן את החתיכות הנותרות ובשלב הגמרים לשלבן באזורים בהם ניתן לבצע בהן שימוש.
לכן יש לתכנן את החיתוכים ולא להסתפק בחלוקה גאומטרית כללית של שטח החזית.

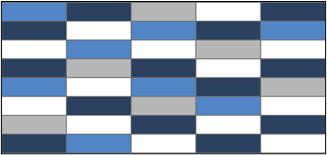

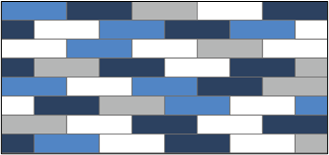

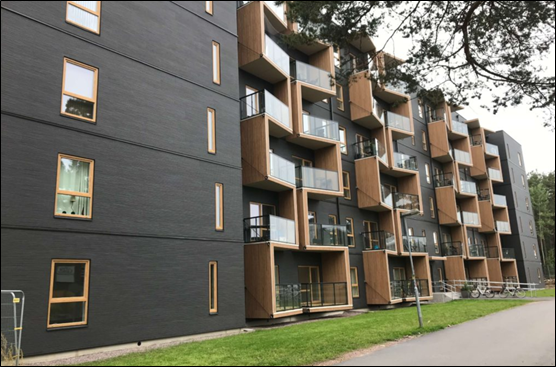

סידור אפשרי של הלוחות – קוים ישרים או מדורגים.
פריסה אופקית של לוחות החיפוי
בפריסה אופקית אורכו של הלוח פועל לרוחב החזית. זו אחת מצורות ההתקנה הנפוצות, והיא יוצרת קווים אופקיים המסייעים להדגיש את רוחב המבנה.
פריסה אופקית יכולה להתאים כאשר מבקשים:
- חזית רחבה ושקטה;
- קווים רציפים בין חלונות;
- הדגשה של מפלסי הקומות;
- התאמה למבנה נמוך או מאורך;
- שילוב עם חלונות סרט;
- יצירת מראה המזכיר בנייה בלוחות או בקורות אופקיות.
ברוחב הלוח הקבוע ניתן לתאם את קווי השורות עם ספי החלונות, ראשי הפתחים וקווי הקומות. כאשר התיאום נעשה מראש, ניתן לצמצם רצועות צרות מעל ומתחת לפתחים.
פריסה אנכית של לוחות החיפוי
בפריסה אנכית הלוחות מדגישים את גובה החזית ומייצרים קצב אנכי. אפשרות זו יכולה להתאים למבנים צרים וגבוהים, למבואות, לגרעיני מדרגות או לאזורים שבהם רוצים ליצור ניגוד לחלק אופקי אחר במבנה.
התקנה אנכית דורשת להשתמש בפרטי המערכת המתאימים לכיוון זה. אין לסובב באופן חופשי פרט שתוכנן להתקנה אופקית בלי לוודא את כיוון השקע-תקע, מיקום האטמים, מבנה התשתית, הניקוז ופרטי הקצה.
יש לבדוק גם את כיוון הטקסטורה. בסדרות המדמות עץ, אבן, בטון או לבנים, סיבוב הלוח משנה את האופן שבו החומר נתפס ואת כיוון הדוגמה על פני החזית.

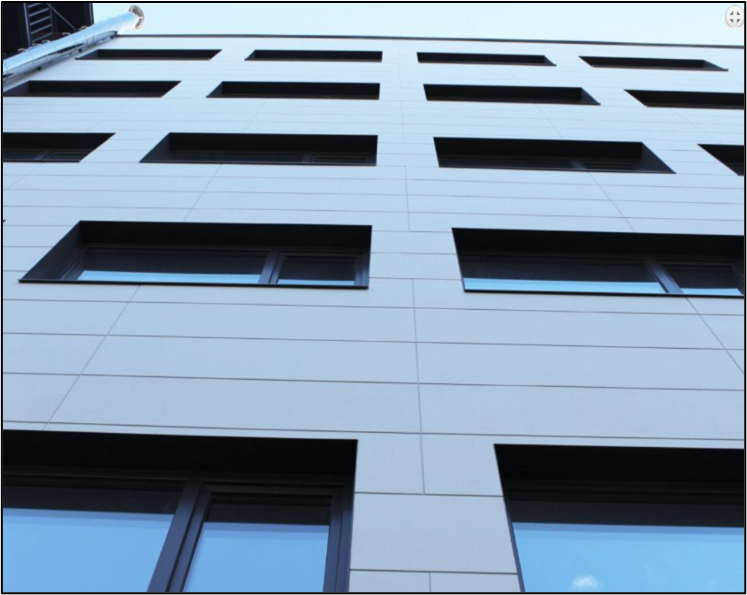

פריסה בקווים ישרים
בפריסה ישרה הפוגות האנכיות של השורות נמצאות זו מעל זו. התוצאה היא רשת מסודרת ומדויקת המבליטה את המודול הקבוע של הלוחות.
יתרונות אפשריים של הפריסה:
- שפה גאומטרית ברורה;
- התאמה למבנים מודולריים;
- יכולת ליישר פוגות עם חלונות ועמודים;
- קלות יחסית בהכנת תוכנית לוחות;
- יצירת קווים רציפים לכל גובה החזית;
- התאמה לסדרות חלקות ומינימליסטיות.
פריסה זו רגישה לסטיות. כאשר פוגה אחת אינה מיושרת או כאשר פתחים אינם מתואמים עם הרשת, חוסר הדיוק עשוי להיראות לאורך כל החזית.

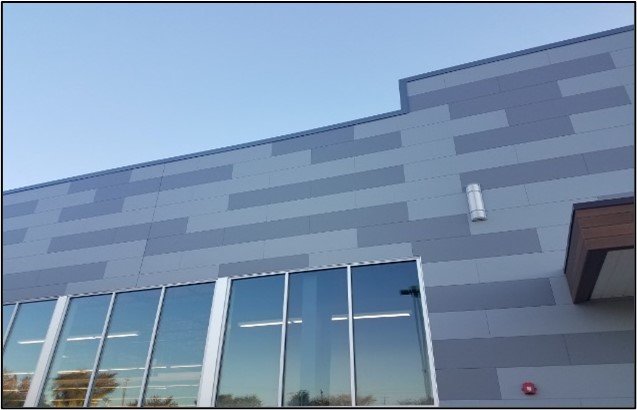

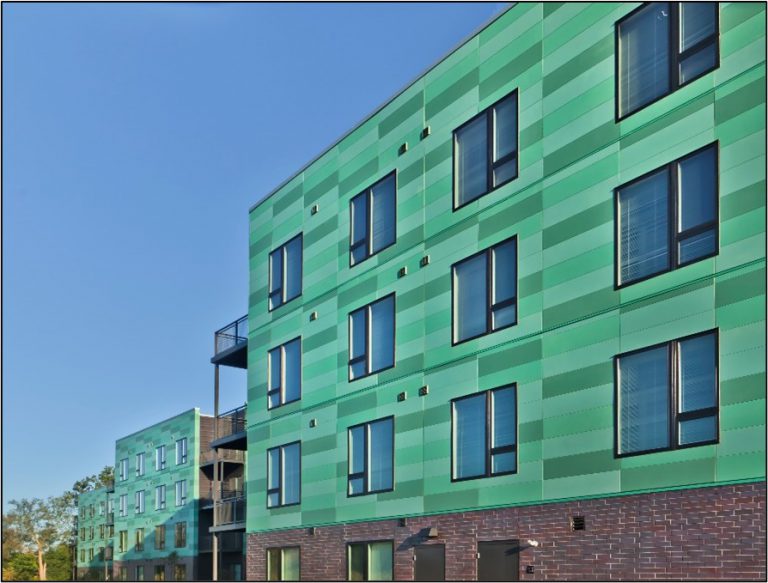

פריסה מדורגת
בפריסה מדורגת, המכונה לעיתים סידור שחמט או Running Bond, הפוגות האנכיות מוזזות בין שורה לשורה. התוצאה פחות פורמלית ויכולה ליצור קצב ותנועה על פני החזית.
ההסטה אינה חייבת להיות בהכרח מחצית מאורך הלוח. ניתן לבחון כמה יחסי הזזה, בתנאי שהם תואמים למידות הלוחות, לתשתית ולפרטי החיבור.
פריסה מדורגת יכולה:
- לרכך את הגאומטריה של חזית ארוכה;
- ליצור מראה המזכיר בניית לבנים;
- לצמצם קווים אנכיים רציפים;
- להשתלב בטקסטורות עץ, אבן או לבנים;
- לאפשר התאמה מעניינת לפתחים שאינם מסודרים ברשת אחידה.
עם זאת, כל הסטה משנה את נקודות החיבור ואת חלוקת החיתוכים. יש לוודא שלכל קצה לוח קיימת תמיכה מתאימה ושלא נוצרים חלקים קצרים או צרים שאינם עומדים בפרטי המערכת.
כיצד משפיע כיוון הטקסטורה?
לא כל לוח נראה זהה כאשר מסובבים אותו. בטקסטורות בעלות כיוון ברור, פריסת הלוחות קובעת גם את כיוון הדוגמה.
טקסטורת עץ
כיוון הסיבים יכול להדגיש את רוחב המבנה או את גובהו. יש לבדוק גם את הרצף בין הלוחות כדי למנוע חזרה בולטת מדי של אותה דוגמה.
טקסטורת אבן
בחלק מהטקסטורות המישקים משתלבים בתוך הדוגמה וקשה לזהות את גבולות הלוח ממרחק. במקרים אחרים קיימת חלוקה ברורה המדמה יחידות אבן.
טקסטורת בטון או גמר חלק
בסדרות חלקות ובטקסטורות בטון עדינות, רשת הלוחות והפוגות עשויה להיות נוכחת יותר. סטייה בקו או חיתוך צר תהיה קלה יותר לזיהוי.
טקסטורת לבנים
יש לתאם בין מודול הלוח לבין דוגמת הלבנים המודפסת או המוטבעת עליו. חיבור שאינו מתוכנן נכון עלול ליצור קטיעה של הדוגמה.
בחירת פריסה צריכה להתבצע על סמך דוגמה פיזית, צילום של שטח גדול או הדמיה הכוללת מספר לוחות, ולא לפי תמונה קטנה של יחידה אחת בלבד.
פוגות סמויות ופוגות מודגשות
מערכת שקע-תקע מאפשרת ליצור מישקים סגורים בין הלוחות. מידת הנראות של המישק תלויה בסדרה, בטקסטורה, בגוון, בתאורה ובמרחק הצפייה.
בסדרות בעלות טקסטורה עמוקה, גבולות הלוחות יכולים להשתלב בתוך הדוגמה ולהפוך לפחות בולטים. בסדרות חלקות, מודול הלוחות עשוי להיות ברור יותר גם כאשר העיגון מוסתר.

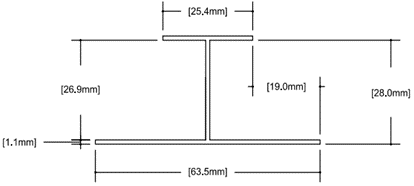

כאשר האדריכל מעוניין להדגיש את החלוקה, ניתן לשלב פרט פוגה דקורטיבית או פרופיל הפרדה ייעודי. הפוגה יכולה להיות בגוון הלוח, בגוון מנוגד או בגמר מתכתי.
פוגה דקורטיבית אינה מרווח אקראי שמשאירים בין הלוחות. יש להגדיר:
- את רוחב הפוגה;
- את חומר הפרופיל;
- את הגוון;
- את אופן החיבור;
- את המשכיות הניקוז;
- את המפגש עם התשתית;
- את הסיומת בפינות ובפתחים;
- את השפעתה על רצף השקע־תקע.
במערכת FIBCO ניתן לשלב, בהתאם לפרט המתוכנן, פוגות דקורטיביות ברוחב 5 או 10 מ״מ וכן פרופילי הפרדה רחבים יותר. יש להשתמש בפרט מאושר ולא לפתוח את המישק באמצעות חיתוך מאולתר.

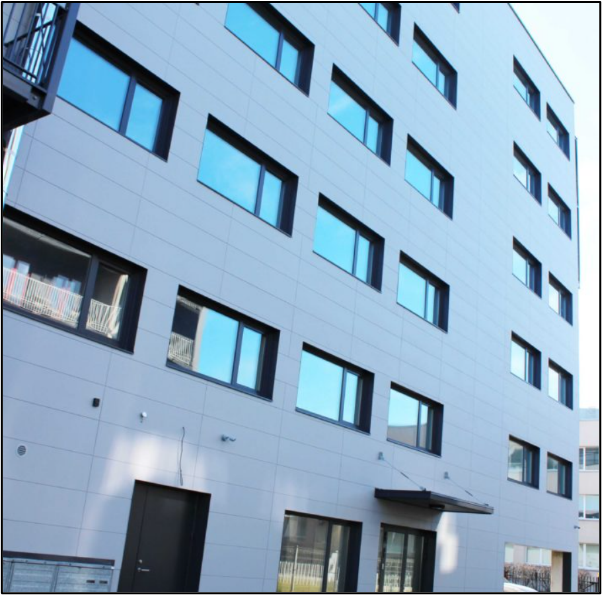

כיצד מתאמים את הפריסה עם חלונות ופתחים?
הפתחים הם נקודת המוצא החשובה ביותר בתוכנית פריסת לוחות חיפוי. פריסה שאינה מתואמת עלולה ליצור רצועות צרות, חיתוכים מורכבים או פוגות שמסתיימות בצורה לא נקייה ליד החלון.
מומלץ לבדוק:
- האם שורת לוחות יכולה להתיישר עם סף החלון?
- האם פוגה עוברת בקו ראש הפתח?
- מהו רוחב הלוח שיישאר בצדי החלון?
- האם הפתח נמצא במרכז לוח או על מפגש בין לוחות?
- כיצד נפגשת הפריסה עם הגליפים?
- האם קיים מקום לפרופילי הפינה והאיטום?
- כיצד יטופלו פחים וספים?
- האם ניתן להחליף בעתיד לוח סמוך לפתח?
אין חובה שכל חלון יתאים במדויק למודול החיפוי. עם זאת, תיאום מוקדם מאפשר לקבל החלטות מכוונות במקום לגלות את החיתוכים רק באתר.
כיצד מתכננים פינות?
פינת המבנה יכולה להמשיך את רשת הלוחות או ליצור הפסקה מכוונת בין החזיתות.
במערכת FIBCO ניתן לתכנן, בהתאם לסדרה ולשפה האדריכלית:
- פינה יצוקה בגוון ובטקסטורה של הלוח;
- פינת אלומיניום ישרה;
- פינה נגטיבית היוצרת קו צל;
- מפגש לוח אל לוח בפרט מתאים;
- פרופיל הפרדה בגוון מנוגד;
- מעבר בין שתי סדרות או בין שני גוונים.
בפינה יצוקה ניתן להמשיך את מראה החומר סביב המבנה ולצמצם את נראות החיבור. פינת אלומיניום יכולה להדגיש את גבול החזית או ליצור הפרדה נקייה בין שני כיווני פריסה.
יש לתאם את מידות לוחות הפינה עם התוכנית הכללית. פינה שתוכננה לאחר השלמת הפריסה עלולה לשנות את רוחבי הלוחות הסמוכים וליצור חיתוכים לא רצויים.

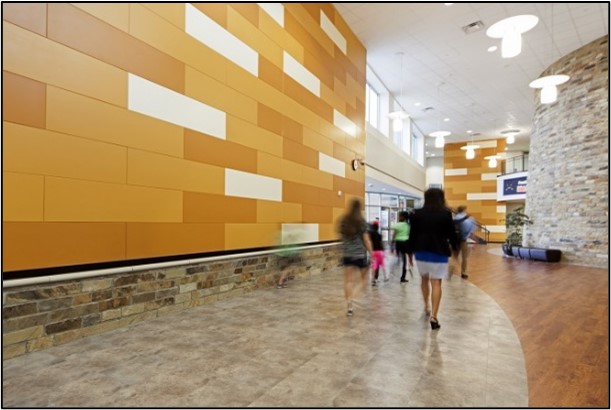

האם אפשר לשלב כמה פריסות באותו מבנה?
כן. ניתן לשלב פריסה אופקית ואנכית, סידור ישר ומדורג, גוונים שונים או סדרות בעלות טקסטורות שונות. השילוב יכול לסמן כניסה, להפריד בין אגפי המבנה או להדגיש נפח אדריכלי.
כל מעבר צריך לקבל פרט ברור. אין להסתפק בכך ששני הלוחות בעלי עובי דומה.
יש לבדוק:
- האם מערכות השקע־תקע תואמות?
- כיצד מסתיימת כל פריסה?
- האם נדרש פרופיל הפרדה?
- מהו כיוון הניקוז?
- כיצד משתנה התשתית?
- האם שתי הסדרות זמינות באותן מידות?
- האם הגוונים והטקסטורות מתאימים בתנאי תאורה אמיתיים?
- כיצד נשמר חלל האוורור מאחורי שני האזורים?
מעבר מתוכנן יכול להפוך לאלמנט אדריכלי. מעבר מקרי עלול להיראות כמו פתרון שנולד בעקבות מחסור בחומר או טעות במדידה.
כיצד הפריסה משפיעה על התשתית?
תוכנית הלוחות ותוכנית התשתית אינן שתי תוכניות נפרדות. מיקום הקליפסים, הפרופילים והעוגנים צריך להתאים לקצוות הלוחות ולדרישות התמיכה.
פריסה שונה יכולה לשנות:
- את מיקום הפרופילים;
- את מספר נקודות החיבור;
- את התמיכות סביב פתחים;
- את מיקום החיבורים האנכיים;
- את חלוקת עומסי הרוח;
- את סדר ההתקנה;
- את פרטי ההתחלה והסיום;
- את כמות הפרופילים והמחברים.
אין לקבוע מרחק אחיד בין רכיבי התשתית בלי לבדוק את מידות הלוח, כיוון ההתקנה, עומסי הרוח, קיר הרקע ופרטי המערכת.
פריסה נכונה יכולה לצמצם פחת
כמות הלוחות הנדרשת אינה מתקבלת מחלוקת שטח החזית בשטח של לוח אחד בלבד. יש להביא בחשבון את החיתוכים, כיוון הלוחות, פתחים, פינות, חלקים מיוחדים ומלאי חלופי.
כדי לצמצם פחת מומלץ:
- להכין פריסת לוחות לפני ההזמנה.
- לבדוק שימוש משולב באורכי 1,820 ו-3,030 מ"מ, כאשר הם זמינים בסדרה שנבחרה.
- למפות מראש חיתוכים חוזרים סביב פתחים.
- לבדוק אילו שאריות שומרות על הקצוות הדרושים.
- להימנע מרצועות צרות שקשה לעגן ולבצע.
- לרכז חלקים מיוחדים ברשימת חיתוך.
- להוסיף מלאי חלופי בהתאם לגודל הפרויקט, לסדרה ולזמינות העתידית.
- לתאם את התוכנית עם מידות הביצוע בפועל לפני הייצור וההזמנה.
הפריסה החסכונית ביותר אינה בהכרח זו המשתמשת במספר הלוחות הקטן ביותר. יש להביא בחשבון גם זמן עבודה, מורכבות חיתוכים, מספר פרטי הפינה והיכולת לבצע את החזית בצורה מדויקת.
תכנון הפריסה הוא חלק מתכנון המעטפת
פריסת לוחות חיפוי מחברת בין החזון האדריכלי לבין מערכת שניתן לבצע בשטח. היא קובעת כיצד ייראו הקווים, הפוגות והטקסטורות, אך גם כיצד הלוחות ייחתכו, ייתמכו וייפגשו עם יתר רכיבי המבנה.
המודול הקבוע של לוחות FIBCO, האפשרות להתקנה אופקית או אנכית, מערכת השקע-תקע, העיגון הסמוי ומגוון הטקסטורות מאפשרים ליצור מספר רב של קומפוזיציות. התוצאה תלויה בתיאום מוקדם בין האדריכל, יועץ המעטפת, ספק המערכת והקבלן המבצע.
צוות מעטפת המבנה של QCS מסייע בהכנת פריסות עקרוניות, בבחינת חיתוכים, בהתאמת פינות ופרופילים ובקבלת פרטי המערכת הדרושים לפרויקט.
שאלות נפוצות
האם ניתן להתקין לוחות FIBCO בצורה אופקית ואנכית?
כן, קיימות אפשרויות להתקנה אופקית ואנכית. יש להשתמש בפרטי המערכת המתאימים לכיוון ההתקנה ולוודא התאמה של הסדרה, התשתית, הניקוז והחיבורים.
האם אפשר לסדר את הלוחות בצורת שחמט?
כן. ניתן ליצור פריסה מדורגת שבה החיבורים האנכיים מוזזים בין השורות. יש לקבוע את מידת ההסטה בתוכנית ולוודא תמיכה מתאימה לכל קצה לוח.
האם פריסה מדורגת פוגעת בהגנה מפני מים?
לא כאשר הלוחות מותקנים באמצעות קצוות השקע-תקע והאטמים המיועדים להם ובהתאם לפרטי המערכת. אין לייצר את ההסטה באמצעות חיבורים או חיתוכים שאינם מאושרים.
האם אפשר להוסיף פוגות גלויות?
כן. ניתן לשלב פוגה דקורטיבית או פרופיל הפרדה ייעודי. רוחב הפוגה, חומר הפרופיל והחיבור לשאר המערכת צריכים להופיע בפרטי הביצוע.
האם אפשר לשלב סדרות וגוונים שונים?
כן, בכפוף להתאמה בין מידות הלוחות, פרטי החיבור, הטקסטורות והסדרות. מומלץ להגדיר פרופיל או קו הפסקה ברור במעבר.
האם מתחילים את הפריסה מפינת המבנה או מהחלונות?
אין כלל אחד המתאים לכל חזית. תחילה יש לתאם את הפינות, הפתחים וקווי הקומות, ולאחר מכן לקבוע נקודת התחלה שמונעת חיתוכים צרים ושומרת על הקומפוזיציה הרצויה.
האם ניתן לחתוך את הלוחות באתר?
כן, בהתאם להוראות החיתוך והטיפול בקצוות של המערכת. יש לזכור שחיתוך יכול להסיר קצה שקע-תקע, ולכן לא כל חלק חתוך מתאים לשימוש בכל מקום.
האם כדאי ליישר את הפוגות עם החלונות?
כאשר הדבר מתאים לעיצוב, יישור עם ספי החלונות או ראשי הפתחים יכול ליצור חזית נקייה ולצמצם חיתוכים. עם זאת, יש לבדוק את כל הפתחים והחזית כמכלול ולא להתאים את הרשת לחלון בודד.
